电解电容在电路设计中的作用,了解一下

文章出处:公司动态 责任编辑:东莞市统源实业有限公司 发表时间:2021-08-31
  ​电解电容大家不可下多了解一下他的功效:

1、过滤功效,在电路中,逆变电路将沟通交流变为脉动饮料的直流电,而在逆变电路以后连接一个很大容量的电解电容,运用其蓄电池充电特点(储能技术功效),使整流器后的脉动直流电电压变为相对性稳定的直流电电压。在具体中,为了更好地避免电源电路各部位供电系统电压因负荷变动而发生转变 ,因此 在开关电源的输入输出端及负荷的开关电源键入端一般接有数十至百余微法的电解电容.因为大容量的电解电容一般具备一定的电感器,对高频率及单脉冲干扰无法合理地滤掉,故在其两头串联了一只容量为0.001--0.lpF的电容,以滤掉高频率及单脉冲影响。

2、耦合作用:在低頻讯号的传送与变大全过程中,为避免前后左右二级电源电路的静态工作点互相影响,常选用电容耦合。为了更好地避免数据信号中韵低頻份量损耗过大,一般总选用容量很大的电解电容。

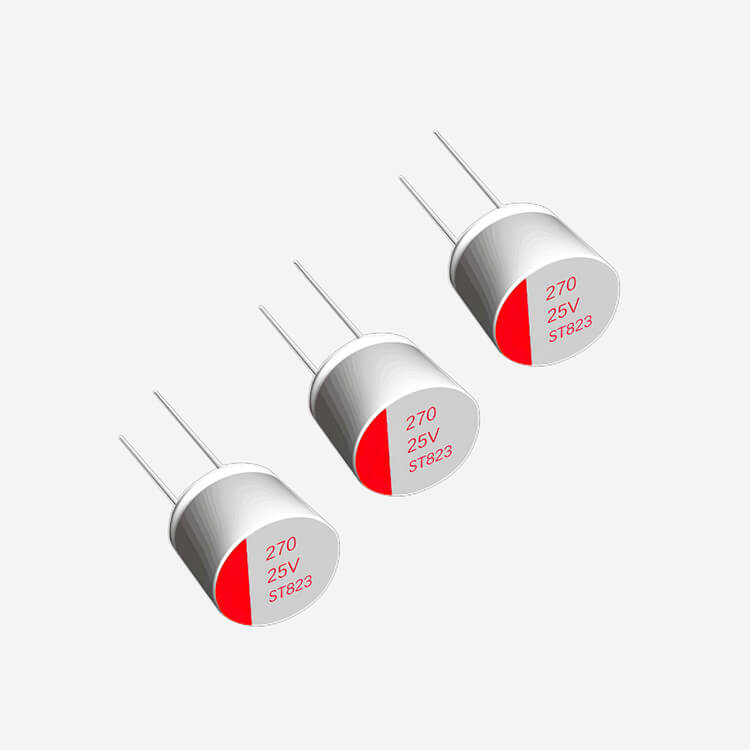

电解电容在电路设计中的作用,了解一下

电解电容在电路设计中的作用,了解一下 ​


下面还需要了解一下电解电容的分辨方式

电解电容普遍的常见故障有,容量降低,容量消退、击穿短路故障及漏电,在其中容量转变 是因电解电容在应用或置放全过程中为內部的锂电池电解液慢慢干枯造成,而击穿与漏电一般为所加的电压过高或自身品质不佳造成。分辨开关电源电容的优劣一般选用数字万用表的电阻器档开展精确测量。

具体做法为:将电容两引脚短路故障开展充放电,用数字万用表的黑电笔接电解电容的正级。红直流电流表接负级(对指南针数字万用表,用数显式万用表测量时直流电流表互调),一切正常时表杆先要向电阻器小的方位晃动,随后慢慢回到直到无穷处。表杆的晃动力度越大或回到的速率变慢,表明电容的容量越大,相反则表明电容的容量越小。如表杆指在中间某点不会再转变 ,表明此电容漏电,如电阻器标示值不大或者是为零,则说明此电容已击穿短路故障。因万用表使用的充电电池电压一般很低,因此 在精确测量低抗压的电容时较为精确,而当电容的抗压较高时,打时虽然精确测量一切正常,但再加上髙压的时候有可能产生漏电或击穿状况。

更须要掌握电解电容的运用常见问题:

1、电解电容因为有正负性,因而在线路中应用时不可以错乱连接。在电路中,輸出正电压时电解电容的正级插线輸出端,负级接地装置,輸出负电压的时候负级接輸出端,正级接地装置.当电路中的过滤电容旋光性装反时,因电容的过滤功效大幅度降低,一方面造成开关电源輸出电压起伏,另一方面又因反方向插电使这时等同于一个电阻器的电解电容发烫.当反方向电压超出某值时,电容的反方向漏电电阻器将越来越不大,那样插电工作中没多久,就可以使电容因温度过高而爆裂毁坏.

2、加在电解电容两边的电压不可以超出其容许工作中电压,在制定具体电源电路时要依据详细情况留出一定的容量,在设计方案可调稳压电源的过滤电容时,假如交流电电压为220~时变电器次级线圈的整流器电压可以达到22V,这时挑选抗压为25V的电解电容一般能够符合要求。可是,倘若交流电电压起伏非常大且有可能升高到250V之上时,最好是挑选抗压30V之上的电解电容。

3、电解电容在线路中不可挨近功率大的发烫元器件,防止因遇热而使锂电池电解液加快干枯。

4、针对有正负性的讯号的过滤,可采用2个电解电容同旋光性串连的方式 ,作为一个无旋光性的电容。

5、电容器机壳、輔助引出来接线端子与正、负级及其线路板间务必彻底防护。
